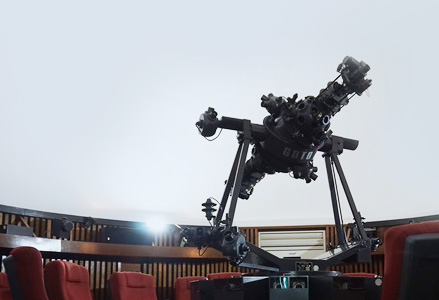

천체투영실

천체투영실



전시 개요

제 원 면적 161㎡(49평), 돔(Dome)지름 8m, 좌석수 34석 보유장비
프로젝터 7,500루멘 / 3,840*2,400 (4K UHD)
그 외 미디어 서버, 스피커 등 돔영상물
유,초등학생 대상 : Lucia, The Secret of Shooting Stars(유,초등학생 대상)
초,중,고등학생 대상 : 계절별 별자리

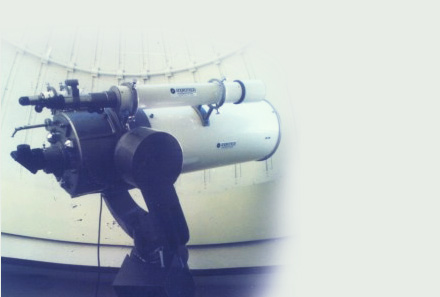

천체관측실



제 원 광학계 : 카세그레인식 / 포크식 형식 제1경 : 포물면경(1/10λ), 유효경 306mm, 초점거리 1214mm, f/4, 집광력 1800배, 코팅, 알루미늄 코팅 제2경 : 쌍곡면경(1/10λ), 유효경 100mm, 합성 초점 거리 4106mm,F/13.4 Field Size : 35mm(≒0.5 arc/sec) Plate Scale : 71.6mm/degree 마운트 형식 : 포크식 Worm Wheel Dia : 240mm 추적 장치 : Pulse motor를 사용한 Slew, Set, Guide 총중량 : 450kg

굴절망원경의 구조와 원리

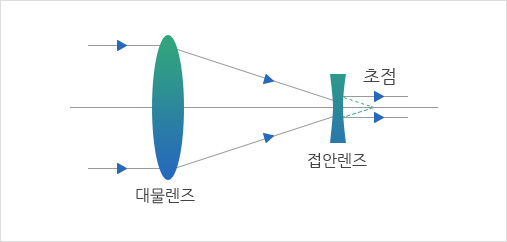

굴절 [갈레이식]

굴절 [갈레이식]

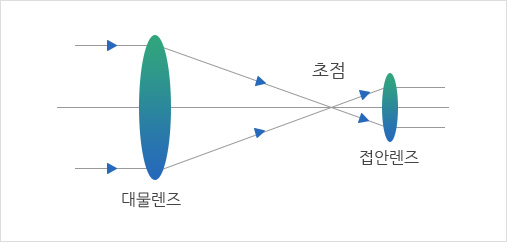

굴절 [케플러식]

굴절 [케플러식]

대물렌즈와 접안렌즈 모두 볼록렌즈이며 일반적으로 굴절 망원경이라고 하면 보통 이 방식을 말한다. 상하, 좌우가 뒤집어진 도립상이며 시야가 넓고 상이 안정적이다. 빛을 굴절시켜서 한곳에 모으고, 상을 맺게 하는 볼록렌즈를 이용한 망원경을 '굴절 망원경 '이라고 한다. 케플러식은 대물렌즈와 접안렌즈 모두가 볼록렌즈이며 도립상이며 시야가 넓고 상이 안정되어 있으며, 접안렌즈에 눈금을 넣을 수 있기 때문에 정밀한 측정이 가능하다.

반사망원경의 구조와 원리

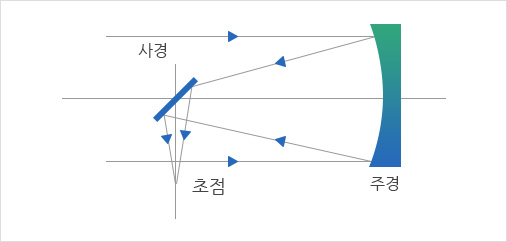

반사 [뉴턴식]

반사 [뉴턴식]

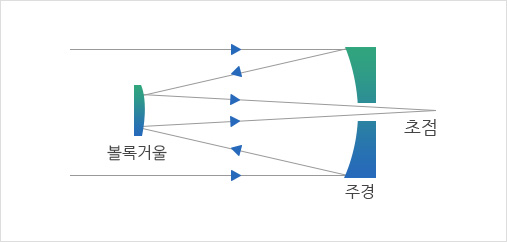

반사 [카세그레인식]

반사 [카세그레인식]

굴절 망원경이 빛의 굴절 성질을 이용한 것처럼 반사망원경은 빛의 반사성질을 이용한 것이다. 오목하게 파인 반사경은 대물렌즈와 똑같이 상을 맺는 기능과 확대기능을 모두 갖고 있다. 반사망원경은 입사(入射)한 빛을 '오목반사경'으로 반사시켜서 빛을 모으고 상을 맺게 한 후 접안렌즈로 그 상을 확대해서 보여준다. 주반사경(주경)은 굴절망원경에서 대물렌즈와 같은 역할을 하고 부경은 주경이 모아주는 빛의 진행방향을 바꾸어주는 역할을 한다.
